電阻應變式片的結構圖如下：
合金電阻絲以曲折性（栅形）粘接劑粘貼在絕緣基片上，兩端通過引線出，絲栅上面再粘貼一層絕緣保護膜。把應變片貼于被測變形物體上，敏感栅随被測物體表面的變形而使電阻值改變，隻要測出電阻的變化就可得知變形量的大小。
當金屬導體收到拉力作用時，長度Δ1,截面積将縮小ΔS，從而導緻電阻增加ΔR，這樣，導體的電阻變為R+ΔR。

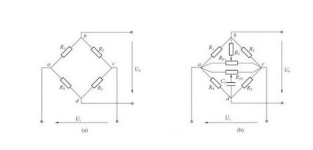

通常采用惠斯通全橋電路來測量電阻的變化，測量電路如下：
在未施加作用力時，應變為o，此時橋路輸出電壓Uo也為0，即橋路平衡，由橋路平衡的條件可知，應使4個橋臂的初始電阻R1，R2，R3和R4滿足R1R3=R2R4,或是R1/R2=R4/R3，通常取R1=R2=R3=R4即全等臂形式。
橋路工作時輸入電壓Ui保持恒定不變，當4個橋臂電阻的變化值Δ遠小于初始電阻。且電橋負載電阻為無窮大時，電橋的輸出電壓Uo可以近似用下式表示：
由于R1=R2=R3=R4，所以根據以上的根式可以變為：
Uo=Ui*(ΔR1/R1+ΔR2/R2+ΔR3/R3+ΔR4/R4)
